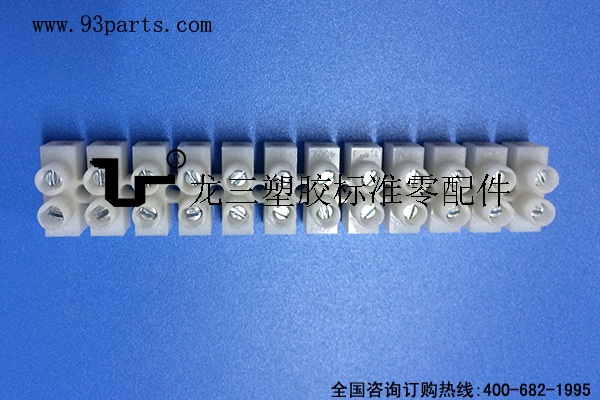

产品名称：接线端子排的使用介绍

产品编号：000189

产品别名：快速接线排

产品包装数：100/PCS

产品库存：50000/PCS

生产周期：3days

产品单重：1

浏览次数：98

实用型批发价：1.5 高级型批发价：1.6

实用型零售价：1.8 高级型零售价：2.0
咨询热线：189-254-66612

在线咨询一下：
- 有一
- 阿秀
- 小君
- 章会
- 小菊
- 小艳
- 阿霞
- 云

产品介绍:
什么是端子排？

端子，一个导电片加一个绝缘片组成一个端子。许多端子组合在一起构成端子排。端子排的作用就是将屏內设备和平外设备的线路相连接，起到信号(电流电压)传输的作用，有了端子排，使得接线美观，维护方便，在远距离线之间的联接时主要牢靠，施工和维护方便！

端子台的介绍

端子排是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来并且可以随时断开，而不必把它们焊起来或者缠绕在一起，很方便快捷，而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是端子排，单层的，双层的，的，电压的，普通的，可断的等等，一排的压接面积是为了保证可靠接触，以及保证能通过足够的电流!

端子排的作用，

端子排的作用有以下几点！

1美观，规范，因为端子排把控制线路的箱內部分个箱外部分分开，这样显得美观整齐，使控制线路不像蜘蛛网那么乱。

2方便安装，装上端子排和端子号后，只要对应的线号接到对应的地方即可，根本不用想控制回路是什么样的，确实很快很方便，

3方便维修，使用过程中出现问题，可以直接用表测量端子排上对应的界限端子有无电压快速找出故障，(当然220V的控制回路比380V的控制回路要好查的多)，查线也容易查，因为端子排上都会有端子号，对应的数字一般都接到控制回路中相应的接点。

4方便安装远控，因为远控可以直接从端子排上接线，所以不需要对原来的控制回路进行更改！

5要求

(电气装置安装工程旋转电机施工及验收规范)

端子的安装应符合下列要求

一，端子排应无损坏，固定牢固，绝缘良好。

二，端子应有序号，端子排应便于更换且接线方便，离地高度大于350mm。

三，回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。

四，强，弱电端子宜分开布置，当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。

五，正，负电源之间以及经常带电的正电源与闸或跳闸路之间宜以一个空端子隔开。

六，电流回路应经过试实验端子，其他需断开的回路宜经特殊端子或试验端子，试验端子应接触良好。

七，潮湿环境宜采用防潮端子。

八，接线端子英与导线截面匹配，不应用小端子配大截面导线！

PA9端子排工程图：

PA7端子排规格图：

2018.7.3 龙三塑胶标准件制造厂小美 18028982283 QQ：2885534375
